Zu den markanten Kennzeichen des neuen Fendt Baggerladers TS 80 gehört das moderne Design mit der integrierten Kabine, die als Sicherheitszelle für den Fahrer ausgebildet ist. Die großzügige Kabinenverglasung ermöglicht ausgezeichnete Rundumsicht. Der ölhydraulisch gedämpfte Fahrersitz ist längs-, höhen- und neigungsverstellbar. Die nach vorn abfallende Motorhaube garantiert hervorragende Sicht auf die Ladeanlage. Der humanisierte Arbeitsplatz wurde verwirklicht. Mit dem serienmäßig eingebauten Allrad-Antrieb liegt die Schubkraft bei Planier- und Ladearbeiten höher als bei Maschinen mit Hinterradantrieb. Der luftgekühlte Vierzylinder-Dieselmotor leistet 70 PS (51 kW) bei 2300 U/min. Konsequente Forschung, harte Praxistests und kompromißlose Qualitätskontrolle garantieren außerordentliche Zuverlässigkeit und lange Lebensdauer des Fendt Baggerladers TS 80.

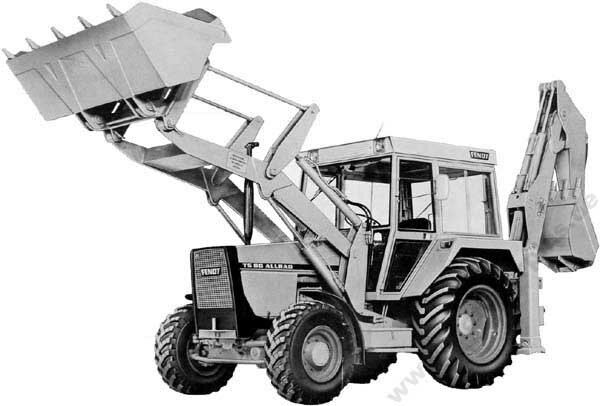

Foto
Technische Daten
Motor
Leistung bei Nenndrehzahl: 70 PS / 51 kW
Verbrennungsverfahren: Direkteinspritzer
Kühlart: Luft
Zylinderanzahl: 4
Bohrung/Hub: 100/120 mm
Hubraum: 3768 ccm
Nenndrehzahl: 2300 U/min
Leerlaufdrehzahl: 650 U/min
Kraftstoffverbrauch: ca. 165 g/PSh
Schmierölverbrauch: ca. 1,0 g/PSh
Tankinhalt: 77 Liter
Einspritzpumpe mit Regler (Bosch)
Einspritzdüse: Mehrlochdüse
Kraftstoffförderpumpe
Trockenluftfilter mit Vorabscheider
Auspuff emailliert
Getriebe
Robustes 4-Gang-Schaltgetriebe mit zwei Arbeits- und zwei Straßengängen.
Hydrodynamischer Drehmoment-Wandler (Wandlung 1:3).
Hydraulisch bestätigtes Lastschalt-Wendegetriebe
Geschwindigkeiten
1. Vorwärtsgang: ca. 4,00 km/h
2. Vorwärtsgang: ca. 6,80 km/h
3. Vorwärtsgang: ca. 11,90 km/h
4. Vorwärtsgang: ca. 20,00 km/h
1. Rückwärtsgang: ca 4,35 km/h
2. Rückwärtsgang: ca 7,30 km/h
3. Rückwärtsgang: ca 12,80 km/h
4. Rückwärtsgang: ca 21,50 km/h
Differentialsperre hinten durch Fußhebel bedienbar.
Endantrieb als Doppelportal.
Bremsen
Hydraulisch betätigte, luftgekühlte Scheibenbremsen.
Lenkbremse mit geteiltem Doppelpedal.
Unabhängige Feststellbremse als Außenbandbremse.
Elektrische Ausrüstung
Spannung der Gesamtanlage: 12 V
Hochleistungsbatterie: 110 Ah
Anlasser: 4 PS / 3 kW
Drehstromgenerator: 14 V / 28 A
Vorderradantrieb
Unter Last zuschaltbare Einscheiben-Trockenkupplung (Überlast-Rutschkupplung).
Pendelnd aufgehängte Planeten-Lenkachse.
Lenkung
Leichtgängige hydrostatische Lenkung über zwei Lenkzylinder.
Lenkrad höhenverstellbar.
Separate Lenkungspumpe.
Kleinster Spurkreisradius:
ohne Lenkbremse: 4,80 m
mit Lenkbremse: 3,80 m
Bereifung
vorne: 12.5-18 extra Spezial (8 PR)
hinten: 16.9/14-30 Ind. Sure Grip (10 PR)
Spurweite vorne: 1700 mm
Spurweite hinten: 1660 mm
Gummi-Kotflügel vorne
Fahrerhaus
Vollintegriertes Komfort-Fahrerhaus. Schall- und schwingungsisolierte Lagerung. Auskleidung der Kotflügel und des Daches. Dämmmatten und Gummimatten am Fussboden und dichte Schottwand zum Motor ergeben geringe Geräuschbelästigung für den Fahrer. Großzügige Verglasung bietet ausgezeichnete Rundumsicht für alle Arbeiten. Ausstattung mit Innenbeleuchtung, Ablagefach, Aschenbecher mit Zigarrenanzünder und Kleiderhaken.
Bequemes Einsteigen von beiden Seiten möglich (zwei Türen). Links und rechts Schiebefenster. Heckfenster unter das Dach einschwenkbar. Durch Vertiefung in der Kabinenplattform stehende Bedienung beim genauen Baggern möglich. Vom Motorbetrieb unabhängige Heizung, dreistufiges Kühlgebläse im Dach (600 m³/h), zwei große Werkzeugkästen, zwei Arbeitsscheinwerfer hinten, als Rückfahrscheinwerfer verwendbar.
Fahrersitz
Bequemer, ölhydraulisch gedämpfter Luxussitz, auf Gewicht des Fahrers einstellbar.
Der Sitz ist als Drehsitz für Bagger- und Ladebetrieb ausgelegt und kann längs-, höhen- und neigungsverstellt werden.
Maße und Gewichte
Länge: 6100 mm
Breite: 2255 mm
Höhe bei Straßenfahrt mit Bagger: 3680 mm
Höhe über Fahrerhaus: 2570 mm
Radstand: 2252 mm
Bodenfreiheit unter Vorderachse: 300 mm
Leergewicht: ca. 6700 kg
Hydraulikanlage
Arbeitsdruck: 175 bar
Zahnradpumpe mit 106 l/min Fördermenge
Einhebelbedienung für Frontlader
Zusatzausrüstungen
Uni-Schaufel mit 0,67 m³
Schnellwechselplatte, Stapeleinrichtung, verschiedene Löffel- und Drehgreifer sowie Kranhaken für Bagger.

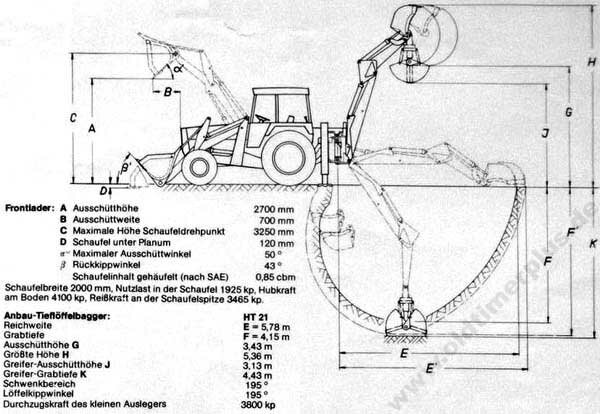

Arbeitsbereich

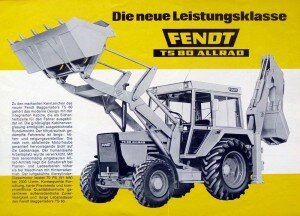

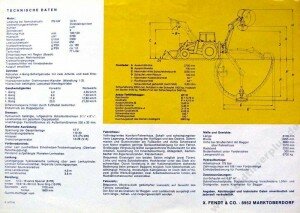

Prospekt
